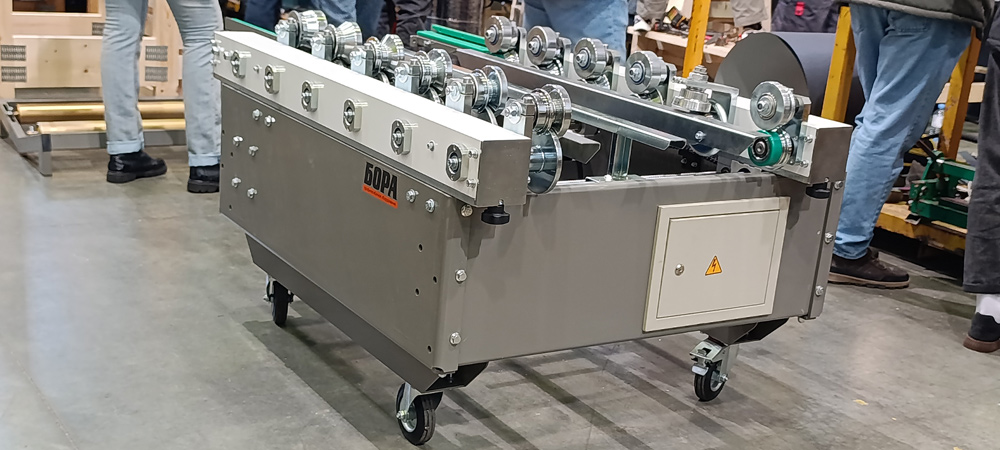

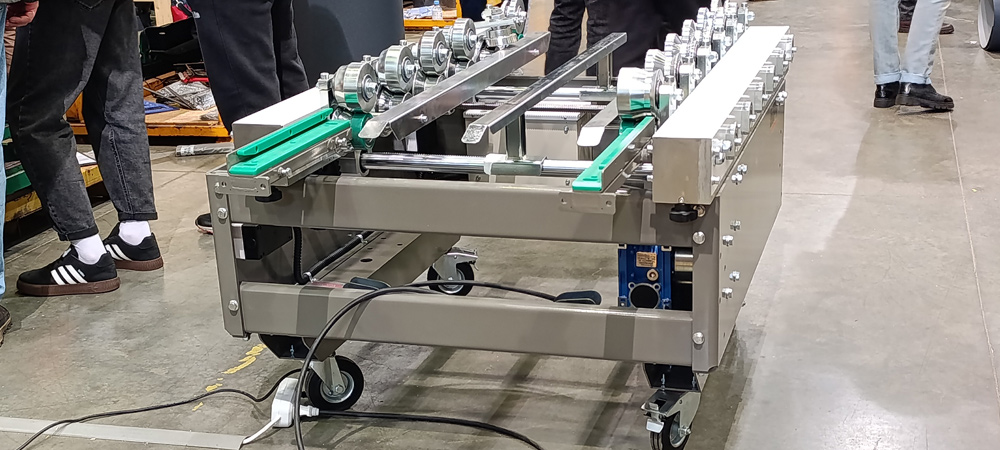

Модульный универсальный кровельный станок «КСУ-700»

Станок «КСУ-700» предназначен для профилирования панелей классической фальцевой кровли с высотой гребня - 25 мм.

• Подвижная каретка, перемещаемается с помощью ручного штурвала, обеспечивает быструю переналадку станка под различную ширину исходной ленты.

• Разборная конструкция станка позволяет удобно транспортировать и располагать его в наиболее удобных местах при производстве и монтаже кровельных панелей.

Исходный металл:

Прокат рулонный тонколистовой с декоративно- защитным лакокрасочным покрытием по ГОСТ Р 52146-2003, оцинкованный по ГОСТ Р 52246-2004. Алюминий, медь, цинк-титан.

Технические характеристики станка «КСУ-700»:

• Ширина входящей ленты (штрипсы) - 250 – 700 мм.
• Регулировка станка под различную ширину штрипсы осуществляется путём вращения штурвала, где при этом подвижная каретка перемещается под требуемую ширину ленты.
• Толщина прокатываемого металла - 0,45 - 0,7мм
• Скорость профилирования - до 12 м/ мин
• Количество клетей - 6 шт, прокатные ролики гальванизированы.

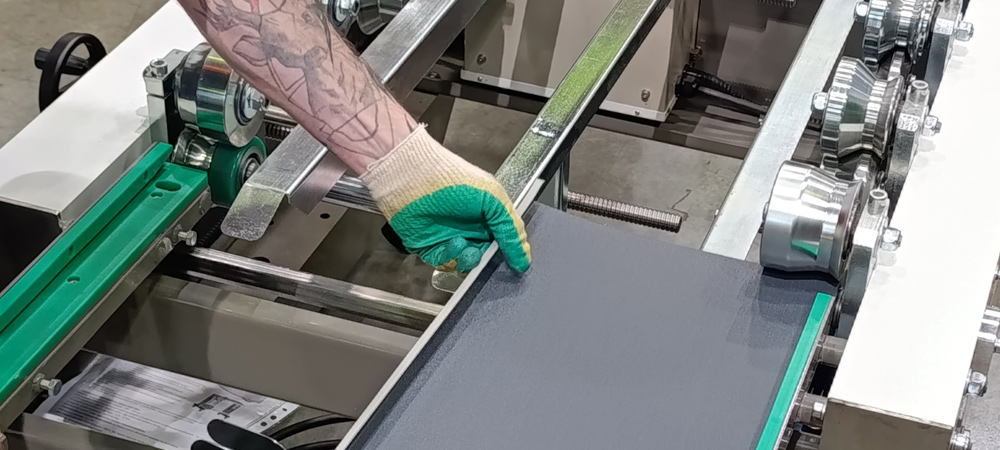

• Гуммированные полиуретаном ролики на первых клетях облегчают заправку листа в станок.
• Мощность привода - 1,1 кВт
• Вес станка в базовой комплектации - 200 кг. Вес одной сменной профилирущей каретки – 48 кг.

Габариты приводной станины станка:

• Длина - 1260 мм
• Ширина- 1060 мм
• Высота- 365 мм

Станок состоит из пяти основных модулей:

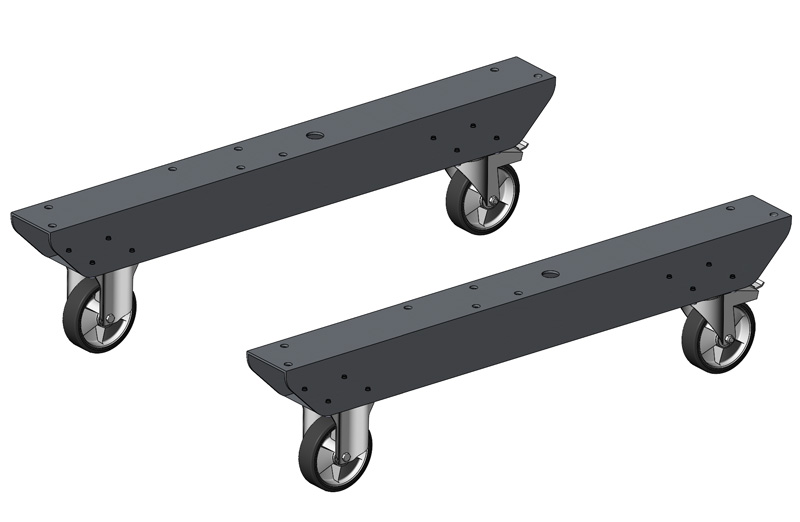

1.	Алюминиевые опорные ложементы с колесами – 2 шт. - Нагрузка на колесо - 300 кг. - Два поворотных колеса с тормозом. - Два колеса неповоротных.

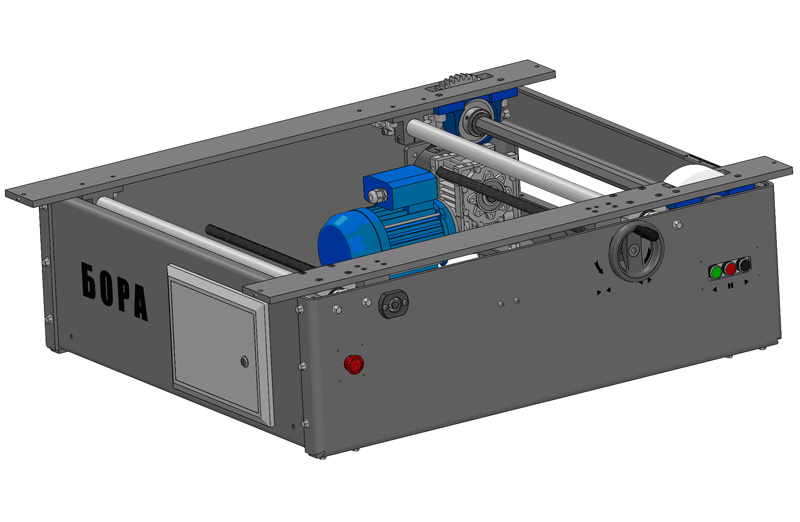

2.	Приводная станина (универсальная) - Алюминиевый разборный корпус - Мотор-редуктор с шестеренчатым приводом раздачи момента. Мощность привода -1,1 кВт - Опорный ложемент для монтажа неподвижной профилирующей каретки. Каретка монтируется с помощью двух резьбовых ручек - Механизм цепной с ШВП, маховиком и парой направляющих для перемещения подвижной каретки - Электрошкаф (380В) с пультом управления (ПРОКАТ, СТОП, РЕВЕРС) - Частотный привод (доп. опция 220В) - Линейка для контроля перемещения подвижной каретки - Защитные кожухи Вес станины - 90 кг.

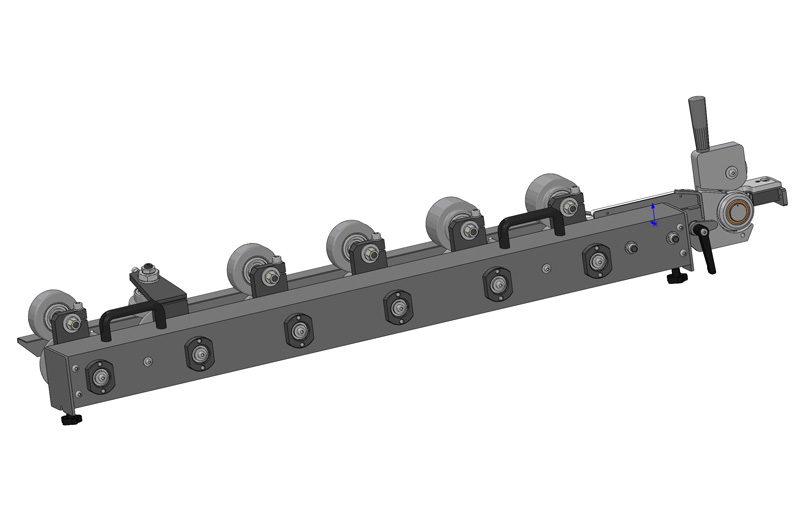

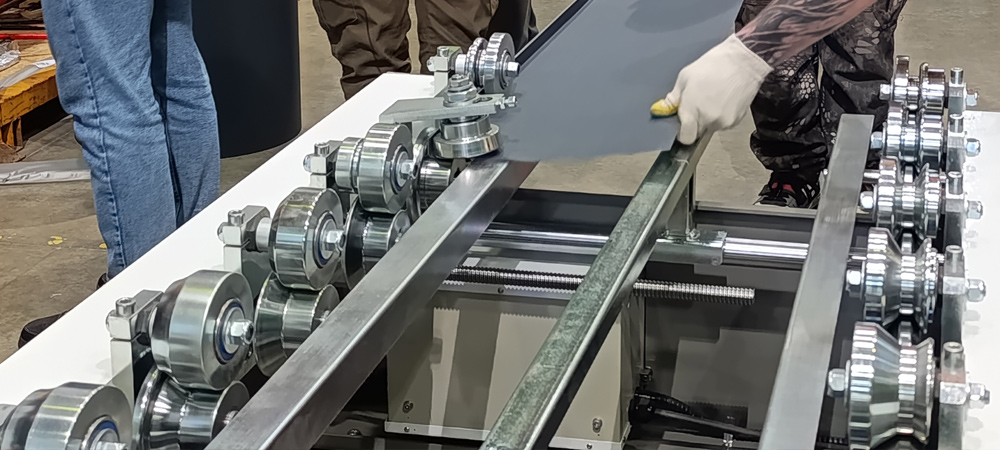

3.	Профилирующие каретки (сменные) - Правая профилирующая каретка (большой замок) - Левая профилирующая каретка (малый замок) оснащена направляющей с точной регулировкой позиционирования. (Вариант 1) - Левая профилирующая каретка (малый замок) оснащена направляющей с точной регулировкой позиционирования и ложементом для установки блок-ножа в продольном положении резки. (Вариант 2) (доп. опция) Вес одной каретки - 48 кг Положение профилегибочных кареток взаимозаменяемое (для удобства изготовления клиновых картин)

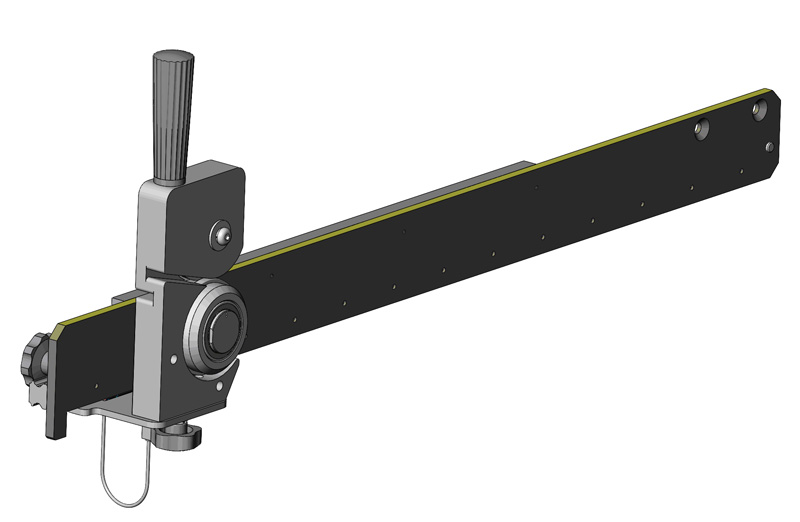

4.	Отрезной модуль (доп.опция) - Блок нож (универсальный) - Траверса для перемещения ножа в режиме поперечной резки - Левая направляющая профилирующей каретки с ложементом для установки блок-ножа в режиме продольной резки - Дополнительная направляющая для режима продольной резки Режим продольной резки (обрезь) при изготовлении панелей нестандартной ширины, производится одновременно с их прокаткой.

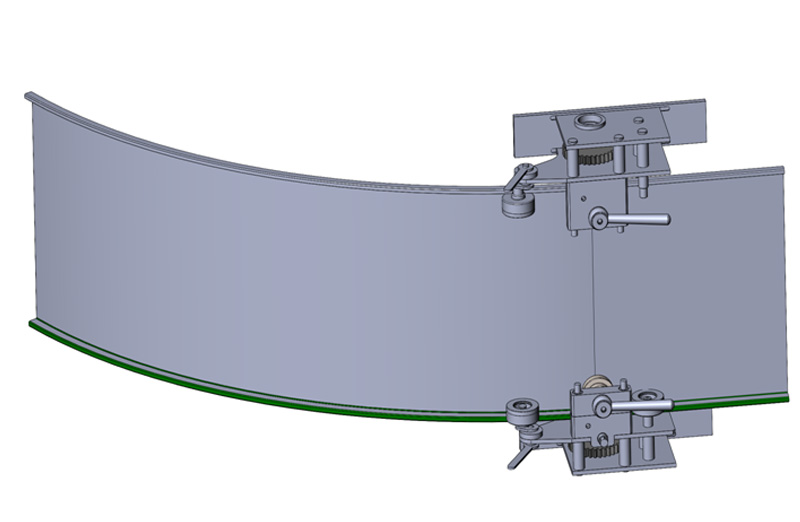

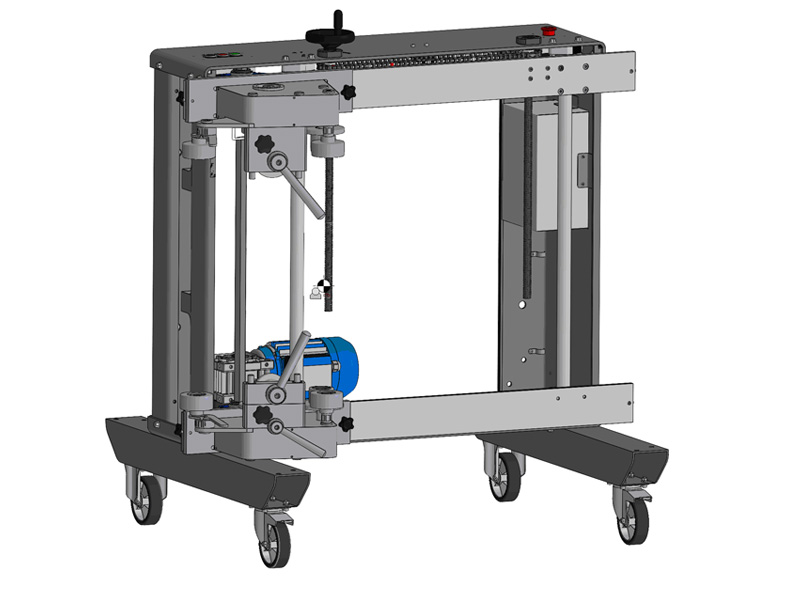

5.	Устройство для формирования арочных панелей. (доп. опция) Состав:c - Узел радиусной гибки малого замка картины - Узел радиусной гибки большого замка картины Минимальный формируемый радиус - 1200 мм. (для стали с Ϭt ≤350 H/мм2) - Узлы радиусной гибки устанавливаются на опорные ложементы приводной станины и задействуют основной шестерёнчатый привод станины - Станина переводится в вертикальное положение путем переустановки алюминиевых опорных элементов на боковую стенку станины - Для регулировки ширины панели используется механизм перемещения кареток приводной станины - Настройка радиуса гибки производится механизмами сведения- разведения и прижима гибочных валков - Скорость формирования арки может регулироваться с помощью частотного привода - Арка требуемого радиуса может формироваться за несколько проходов Система управления станка: Базовая комплектация - Пуск, стоп, реверс. Станок в комплектации на 220В оснащен частотным приводом. Дополнительные опции: Возможно оснащение станка дополнительным комплектом сменных профилирующих кареток для завальцовки кромок исходной ленты.

Стоимость оборудования:

Кровельный станок универсальный «КСУ-700» - по запросу
