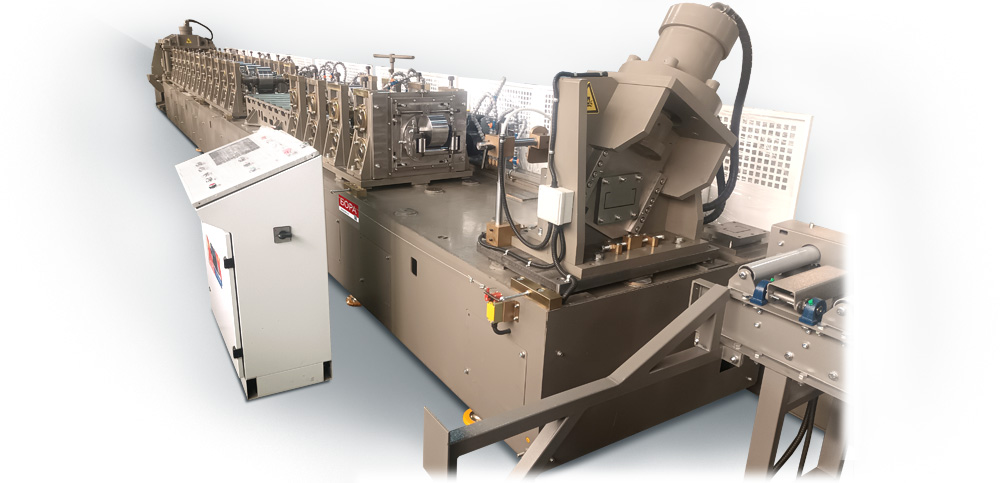

Универсальный прокатный стан  «УПС»

Прокатный стан предназначен для производства профиля с толщиной стенки от 0,4- 2,5 мм.
Конструкция стана отличается усиленной станиной и мощным распределенным приводом.
Распределение крутящего момента на клети производится через редукторы и быстроразъемные муфты, которые устанавливаются на каждую клеть.
Сменные кассеты, представляют собой плиту с расположенными на ней несколькими профилирующими клетями, позволяют производить быструю переналадку прокатного стана путем замены кассет. В состав сменных кассет включены заправочные столы и правильные устройства. Для переналадки стана требуется поменять один комплект профилирующих кассет на другой и сменить блок ножей на режущей гильотине.
Наладок внутри кассет не производиться, тем самым экономиться время переналадки и металл, который потребовался бы на переналадку.









* Для наиболее полного удовлетворения пожеланий клиентов, один из вариантов исполнения профилирующих сменных кассет предусматривает  и внутреннюю переналадку, со сменой валковой оснастки на профилирующих клетях.



Возможные конструктивные схемы оборудования:

Сменная профилирующая секция



Возможные варианты исплнения линии





В зависимости от ассортимента, толщины обрабатываемого металла  и сложности производимых профилей выбирается тип станины и мощность привода.
В зависимости от максимального количества профилирующих клетей  приводные станины делятся на  несколько  моделей.


Модельный ряд:

«УПС-8» - максимальное количество клетей - 8 шт.
«УПС-10» - максимальное количество клетей - 10 шт.
«УПС-12» - максимальное количество клетей - 12 шт.
«УПС-18» - максимальное количество клетей - 18 шт.
«УПС-24» - максимальное количество клетей - 24 шт.



Универсальность данного оборудования заключается в том, что конструктивно оно может быть включено в линию,построенную по модульной схеме, и адаптируется под выполнение различных задач на базе стандартных элементов.


Универсальный стан может дополнительно оснащаться:

- разматывающим устройством
- правильной валковой машиной
- подающим устройством
- прессом
- маркировщиком (чернильным, ударным)
- перфорационно-роторным штампом.
- отрезным устройством
- отрезным устройством с «летучим резом».


Принципиальная схема линии:
